银元迷网，老银元收藏交流学习平台(yinyuanmi.com)，专注晚清民国机制银币，银元版别知识、鉴定估价、藏友探讨、臻品展览，一个真正属于老银元收藏爱好者的乐园。帖子多为藏友原创文章，转载请注明出处。

和很多金属类艺术品，如青铜器、香炉造像一样，包浆也已成为钱币如影随形的一部分，以银元为例，一百年时间的自然氧化，相得益彰的各种老包浆，不仅增加了银元本身的审美和韵味，更是辨别真伪的重要依据。很多人喜爱收藏带老包浆的各种银元，但要如果问起这些老包浆是怎么形成的，可能绝大多数人并不清楚。比如当下流行的黑包浆，如果不了解这些包浆的真伪，确实容易踩坑。所以，这篇系统地介绍机制币包浆的成因，什么样的包浆与钱币相得益彰，什么样的包浆是假包浆。只有通过系统的学习，经过实践的演练，才能避免在收藏过程一直走弯路。

机制银币虽然简称为银元，但实际含量是以银为主、铜为辅，二者比例约为9:1（往往银比例越低的品种，色泽更暗沉，如甘肃版大头）。这一点，无论是1910年清代的《币制则例》还是1914年北洋政府的《国币条例》都有注明。在元素周期表中，铜的活跃性很强，银的活性稍弱，但毕竟是流传百年的老物件，在长期的保存环境或流通环境中，银币表面会发生各种氧化反应。

空气是成分复杂的混合物，主要成分氮气、氧气外，还有水蒸气、硫化氢等气体和杂质。无论在空气中或密闭的环境里，水蒸气含量低、PH值偏中性，即便是活性较强的铜，也表现得相对稳定，在时间的加持下，铜在常温氧化下形成绿色的碱式碳酸铜，加热氧化则会生成黑色的氧化铜，还可能氧化成砖红色的氧化亚铜。虽然银的活性较弱，但银离子与硫离子有天然的亲和力，容易与空气中的硫化氢产生化学反应，生成灰黑色的硫化银，随着银元表面不断硫化腐蚀，生成硫化银不断增多，币面也会由白色慢慢变黄、变蓝、变灰、最后变黑。几种颜色切换衍化间，还会有金色、红色、紫色等，这就是银元表面形成各种颜色包浆的原因。

空气中的硫化氢与银币表面的银离子接触，是产生硫化银的主要方式，空气中十亿分之一单位的硫化氢，会在银币表面上形成一层50毫微米厚的黄色硫化银包浆，化学反应方程式为4Ag+2H2S+O2=2Ag2S+2H2O，这个过程非常缓慢。银元包浆的颜色取决于硫化银的厚度，50毫微米厚的硫化银便呈黄色，所以很多刚清洗完的钱币，往往1-2年内会在表面形成浅黄色的包浆。随着时间的日积月累，当钱币表面的硫化银厚度达到110毫微米时，便会呈现蓝色，再厚一点便会呈现黑色。而金色、红色和紫色包浆的硫化银厚度，介于黄色和蓝色之间。各种颜色的不同混合可能产生其它颜色，如黄色和蓝色混合会产生绿色。所以，大家常见的卷首币或卷完币，就是长久硫化之下的“终极颜色”——黑色。

银元上的包浆是一个演进的过程，颜色会随着硫化银厚度的增加，从黄到黑逐步变化。要保持一枚银元的五彩包浆，必须中止进一步硫化，否则五彩包浆会慢慢演化为黑色。当然，这种黑色不是绝对意义上黑色，强光打上去，透过表面的黑色硫化银层，里面可以见到五颜六色，包括黑色包浆的边缘，也是呈现五彩连续过渡。

除了长期自然、短期人为高密度尘土堆积，如东北炕洞包浆，真正的黑色老包浆，都有非常鲜明的层次。通体发涩发哑的黑色，往往是短期速成的假黑包浆。同理，一枚假五彩包浆也是如此，尽管通体五颜六色，但每种的颜色形状和层次，并没有呈现出自然过渡，而是斑块状，这样的五彩大多是人工处理后的药剂残留。

真正的老包浆，无论什么颜色，未见得会多完美，但一定是自然的、有层次感。无论是浅浅的原光一色、还是均匀的五彩，自然的老包浆，都会给人赏心悦目的感觉。而人为的、速成的，再怎么妖艳，了解了它的成因及原理后，对具有一定鉴赏力的藏家来说，都可以识别与判断，个人的收藏、鉴赏能力，也会随之而提升，才不会被真假莫辨的潮流所裹挟。（注：本文部分资料参考网络）

入藏一枚藏品，在考量包浆时：

第一：是否自然形成？是岁月长期沉淀，还是化学药剂催化；

第二：是否颜值较佳？是视觉效果很漂亮、相得益彰，还是污脏艳俗；

不同品相、不同光度的银元，配搭不同类型的包浆，呈现的美感各有千秋。

机制币收藏中，审美是一项很重要的能力，有天赋异禀，也有后天习得，多看美的东西，时间长了，丑的自然就入不了眼。

最后考考自己的眼力，下面两张图，各有一枚真假包浆，你能分辨出来吗？

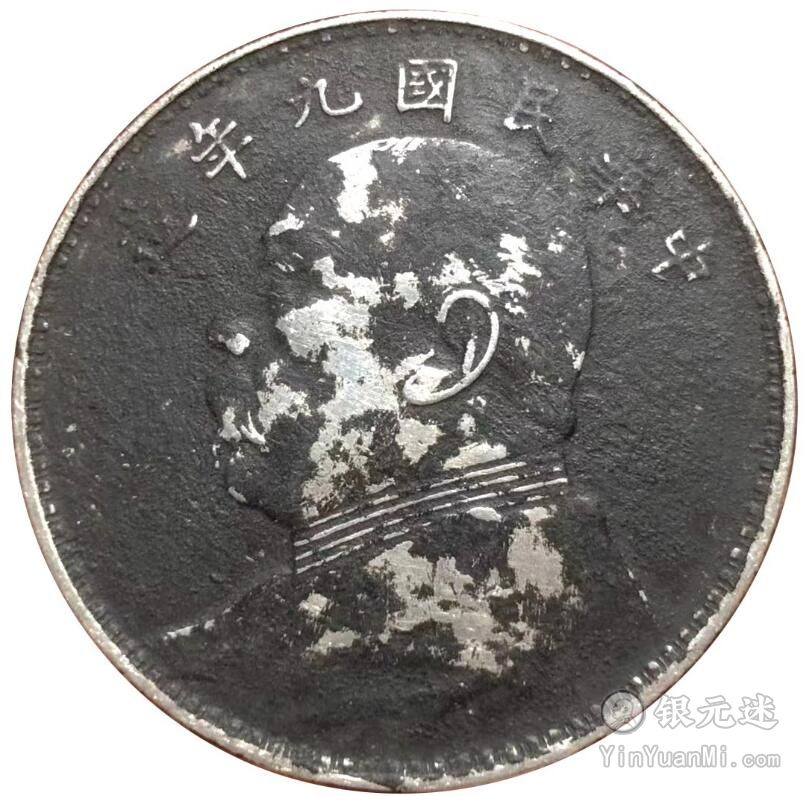

图1

图2

图3

图4

图5

复制本文地址，分享给藏友
《一篇讲清楚：银元上的包浆与颜色是怎样形成的？》 https://www.yinyuanmi.com/article-12.htm
